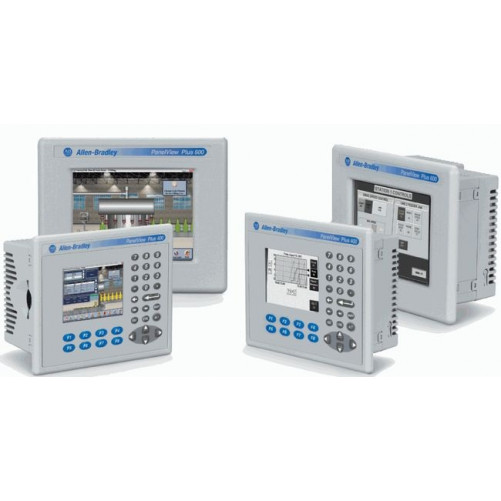

В PanelView Plus 6 Компактный 400 и 600 предлагают только правильные аппаратные и программные функции для удовлетворения потребностей средних приложений.Любое приложение, созданное для компактного терминала также совместим с другими PanelView Plus 6 терминалов.Ключевые особенности включают следующее:

• Интеграция Привилегированные HMI с контроллерами CompactLogix
• Серийный и Ethernet связи только
• RS-232 последовательный порт, порт Ethernet, USB-порт, вход питания постоянного тока, и SD слот для карт памяти
• 25 дисплеев и 200 аварийных сообщений, поддерживаемые в приложении FactoryTalk View Компактный Machine Edition
• Подключение к одному контроллеру, используя либо программное обеспечение или программное обеспечение KEPServer RSLinx Enterprise

Технические условия

Атрибут	400 оттенков серого 2711PC-K4M20D8	400 Цвет 2711PC-B4C20D8	600 оттенков серого 2711PC-T6M20D8	600 Цвет 2711PC-T6C20D8
Дисплей
Оператор Input	Клавиатура	Клавиатура / сенсорная	Коснуться	Коснуться
Дисплей Описание	Оттенки серого TFT, LCD	Цвет активной матрицей TFT LCD	Оттенки серого TFT, LCD	Цвет активной матрицей TFT LCD
Размер дисплея	3,5-дюймовый	3,5-дюймовый	5,7-дюймовый	5,7-дюймовый
Область отображения (Ш x В)	70 х 53 мм (2,8 х 2,3 дюйма)	70 х 53 мм (2,8 х 2,3 дюйма)	115 х 86 мм (4,5 х 3,4 дюйма)	115 х 86 мм (4,5 х 3,4 дюйма)
Разрешение	320 х 240, 16 уровней серого	320 х 240, 18-битовый цвет графика	320 х 240, 16 уровней серого	320 х 240, 18-битовый цвет графика
Яркость	320 кд / м2(Гниды)	320 кд / м2(Гниды)	440 кд / м2(Гниды)	440 кд / м2(Гниды)
Подсветка	Белый светодиод, не подлежит замене, 25000 ч мин жизни при 25 deg- С (77 deg- F)
Батарея	Часы с питанием от батарей, точность plusmn- 2 мин за месяц Срок службы батареи составляет 4 года мин при 25 deg- С (77 deg- F) Простейшая замена батарейки
Removable Media	Безопасный слот Цифровой карта поддерживает SD карты USB высокоскоростного хоста 2.0 порт для периферийных устройств USB и флэш-диски
Память	256 Мб оперативной памяти, 512 Мб энергонезависимой
Операционные системы	Windows CE 6.0без расширенных функций и просмотра файлов
Прикладное программное обеспечение	FactoryTalk View программное обеспечение Machine Edition, версия 6.10 или более поздней версии программного обеспечения FactoryTalk ViewPoint не поддерживается
Сенсорный экран
Сенсорный экран Описание	-	Аналоговый резистивный- приведение в 1 миллион прессы- рабочее усилие 10 ... 110 г
Клавиатура
Описание клавиатуры	Нержавеющая сталь Выпуклая мембрана Числовые, навигационные и функциональные клавиши натяжения: 1000000 прессы- рабочее усилие: 340 г		-	-
Функциональные клавиши	8 (F1 ... F8)	8 (F1 ... F8)	-	-
Электрический
Коммуникационные порты	Ethernet, RS-232, 1 порт USB, 1 порт USB устройство
Входное напряжение, DC	18 ... 30 В постоянного тока (24 В постоянного тока номинально)
Потребляемая мощность, округ Колумбия	15 Вт макс (0,6 на 24 В постоянного тока), 9 Вт типичный (0,375 в 24 В постоянного тока)
Внешний источник питания	Кат.нет.2711P-RSACDIN, класс 2 безопасное низкое напряжение (SELV) или защитного сверхнизкого напряжения (PELV), выделенных для питания постоянного тока с питанием терминалов- 85 ... 264V AC, 120VA макс
Окружающей среды
Рабочая температура	0 ... 55 deg- F (32 ... 131 deg- С)
Нерабочий Температура	-25 ... 70 deg- C (-13 ... 158 deg- F)
Относительная влажность	5 ... 95% без конденсации
Операционная Шок	15 г на 11 мс
Динамические нагрузки в выключенном	30 г на 11 мс
Вибрация	10 ... 57 Гц, 0,012 от пика до пика смещения 57 ... 500 Гц, 2 г пиковое значение ускорения
Оценки	NEMA / UL тип 12, 13, 4X (только внутри помещения), и IEC IP66
Сертификаты	C-UL сертифицированный- UL перечислены- СЕ- Класс I, раздел 2, группы A, B, C, D- Класс 1, Зона 2, группа IIC- Класс II, Раздел 2, Группы F, G- Класс III в опасных зонах- RMS или C-Tick- RoHS (Китай, Турция, Европейский), КСС ​​сертифицированных
Механический
Вес, ок.	473 г (1,04 фунта)		594 г (1,31 фунта)
Размеры (Ш x Г), ок.	152 х 185 х 60 мм 6,0 х 7,28 х 2,35 дюйма		152 х 185 х 68 мм 6,0 х 7,28 х 2,68 дюйма
Рубильник Размеры (Ш x Г)	123 х 156 мм 4.86 х 6.15 дюйма		123 х 156 мм 4.86 х 6.15 дюйма

Программное обеспечение

PanelView Plus 6 Компактные терминалы настроены с программным обеспечением FactoryTalk View Studio и имеют интегрированную систему выполнения под названием FactoryTalk View Machine Edition станции.Издание станция машина работает проектов, разработанных с FactoryTalk View Studio.Две версии развития поддержки приложений FactoryTalk View Studio для PanelView Plus 6 терминалов.

Кат.Нет.	Описание ⋆
9701-VWSTMENE	FactoryTalk View Studio для Machine Edition - конфигурация программного обеспечения для разработки и тестирования уровня машина Интерфейс человек-машина (HMI) приложений.	6.1 или более поздняя версия
9701-VWSTENE	FactoryTalk View Studio - Конфигурация программного обеспечения для разработки и тестирования уровня машины и надзора на уровне человеко-машинный интерфейс (HMI) приложений.	6.1 или более поздняя версия
Программное обеспечение ⋆ RSLinx Enterprise, версия 5.51 или более поздней версии.Это программное обеспечение предоставляется с FactoryTalk View Studio.Во время установки вам будет предложено установить программное обеспечение RSLinx Enterprise.

FactoryTalk ViewPoint программное обеспечение не поддерживается на PanelView Plus 6 компактных терминалов.Аксессуары:

• Антибликовым наложений
• Secure Digital карты
• Монтажная арматура
• Замена батареи
• Блок питания и клеммные колодки
• Переходные плиты
• Кабели

Код	Артикул	Описание
165500	1784-SD1	Карты памяти 1Гб
165501	1784-SD2	Карты памяти 2Гб
19023	2711C-RCSD	Карта SD на 128 Мб (USB) для устройств PanelView
165970	2711PC-B4C20D8	PanelView Plus 6 Компактные терминалы- Тип: Клавиатура/сенсорный. Дисплей Размер: 3.5-in.. Тип: Цвет. Коммуникация - RS-232: u. Ethernet: u. USB порты- Host: u. Device: u. Входное питание: DC. RAM/память160-: 256 MB/512 MB
165969	2711PC-K4M20D8	PanelView Plus 6 Компактные терминалы- Тип: Клавиатура. Дисплей Размер: 3.5-in.. Тип: Оттенки серого. Коммуникация - RS-232: u. Ethernet: u. USB порты- Host: u. Device: u. Входное питание: DC. RAM/память160-: 256 MB/512 MB
165972	2711PC-T6C20D8	PanelView Plus 6 Компактные терминалы- Тип: Touch. Дисплей Размер: 5.7-in.. Тип: Цвет. Коммуникация - RS-232: u. Ethernet: u. USB порты- Host: u. Device: u. Входное питание: DC. RAM/память160-: 256 MB/512 MB
165971	2711PC-T6M20D8	PanelView Plus 6 Компактные терминалы- Тип: Touch. Дисплей Размер: 5.7-in.. Тип: Оттенки серого. Коммуникация - RS-232: u. Ethernet: u. USB порты- Host: u. Device: u. Входное питание: DC. RAM/память160-: 256 MB/512 MB
165891	2711P-RAK4	Переходные плиты: Адаптирует 400 клавиатуры PanelView Plus или 600 штрих к PanelView Standard 550 клавиатуры
165892	2711P-RAK6	Переходные плиты: Адаптирует PanelView Plus 600 клавиатуры к клавиатуре PanelView Standard 600
165960	2711P-RGB4	Антибликовым наложений- Модель: 400 оттенков серого или цвета. Клавиатура: u. Touch: —. Key/сенсорный: u
165962	2711P-RGT6	Антибликовым наложений- Модель: 600 оттенков серого или цвета. Клавиатура: —. Touch: u. Key/сенсорный:
165868	2711P-RSACDIN	Блок питания: DIN-рейку, AC-to-DC power supply, 85…265VAC, 47…63 Hz
165966	2711P-RTFC	Монтажная арматура: Монтажные рычаги. Кол-во: 8
165867	2711P-RY2032	CR2032: 160-равноценной заменой монета-элементная батарея. Кол-во: 1
165964	2711-TBDC	Блок питания и клеммные колодки: Терминал блок питания постоянного тока. Кол-во: 10
165968	6189V-USBCBL2	Кабель: 160-USB, 1,8 м (6 футов)
